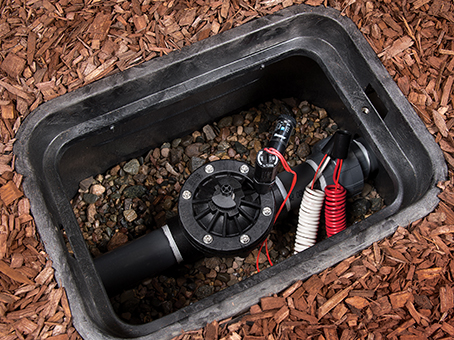

ICV電磁閥
發布時間：2019-05-30 瀏覽訪問量：2490
經過長期的工程應用實踐，證明亨特ICV電磁閥的材質在不同場地的各種復雜條件下，可以連續在15 bar壓力下正常運行，持續承受高達15 bar的壓力及這種壓力下產生的水錘沖擊。其標準功能配置包括加強纖維EPDM隔膜和閥座，以及流量調節。此外，它非常容易維護，使用各種普通工具就可以松開和擰緊閥蓋上的螺栓。如果水質不干凈，可以選用帶 Filter Sentry? 過濾保護型號的電磁閥，Filter SentryTM系統可以清除閥門進水濾網上非飲用水源中常見的雜質，防止濾網堵塞。
性能:
適用范圍: 商務小區和市政工程
尺寸: 1" (25 mm); 1?" (40 mm); 2" (50 mm)
可通過外/內泄水簡單快速的手動控制電磁閥
耐用的玻璃纖維填充尼龍材料，能承受最高壓力等級
特殊雙層隔膜的密封設計，有效防止閥體漏水
加強纖維EPDM隔膜和EPDM底座構造，確保在任何系統中都能可靠運行
直流電磁頭，方便用于亨特干電池控制器
具有閥帽蓋螺絲保護功能，零件不易丟失，維護方便
可以通過小流量，適合用于亨特微灌系統
配套交流 24 V電磁頭，保持型活塞設計，故障率少
工作溫度范圍: 66° C
質保期: 5 年
高級功能
FILTER SENTRY過濾保護
當閥門打開時，Filter Sentry過濾保護系統用一個向上滑動并覆蓋整個濾網的刷子清潔濾網，甚至在閥門運行期間，刷子繼續擦洗濾網的上部。Filter Sentry過濾保護系統也可以在安裝閥門之后在現場添加。
ACCU-SYNC?壓力調節器
使用亨特Accu-Sync壓力調節器可以避免噴頭在壓力過高的情況下運行，從而節省大量的用水。可選擇使用可調壓力型號或固定壓力型號。
中水標識
紫色標簽和手柄是辨別使用非飲用水的一個清晰、快速、簡單的方法。
閥門型號
PGV-101, PGV-100JT, PGV101JT
中水標識手柄 P/N: 269205
PGV-151, PGV-201
中水標識手柄e P/N: 607105
ICV101, ICV151, ICV201
中水標識手柄 P/N: 561205
ICV301
中水標識手柄 P/N: 515005
型號：
ICV-101G
高: 14 cm長: 12 cm
寬: 10,2 cm
ICV-151G
高: 18 cm長: 17,5 cm
寬: 14 cm
ICV-201G
高: 18 cm長: 17,5 cm
寬: 14 cm
ICV-301
高: 27,3 cm長: 23 cm
寬: 18,7 cm
ICV-R
高: 18 cm長: 17,5 cm
寬: 14 cm
ICV電磁閥 - 編號說明: 順序 1 + 2 + 3 + 4 + 5
1型號
ICV-101G = 1”（25 mm）直通閥
ICV-151G = 1?" (40 mm) 直通閥
ICV-201G = 2" (50 mm) 直通閥
ICV-301 = 3" (80 mm) 直通閥/角閥
2進口/出口
B = BSP螺紋
例子:
ICV-101G - B = 1”（25 mm）直通閥，螺紋
ICV-151G - B - FS - R = 1?”（40 mm）直通閥，BSP螺紋，帶Filter Sentry過濾保護和中水標識手柄
ICV-301 - B = 3”（80 mm）直通閥/角閥，BSP螺紋
操作規格
流量:
ICV-101G: 0.06 - 9 m3/hr; 0.4 - 150 l/min
ICV-151G: 4 - 34 m3/hr; 75 - 568 l/min
ICV-201G: 9 - 45 m3/hr; 150 - 757 l/min
ICV-301: 34 - 68 m3/hr; 560 - 1135 l/min
建議工作壓力范圍: 1.5 - 15.0 bar; 150 - 1500 kPa
電磁頭參數
24 VAC 電磁頭
350 mA 激活電流, 190 mA 吸持電流, 60 HZ（北美地區）
370 mA激活電流, 210 mA 吸持電流, 50 HZ（國際上多數地區）
出廠預裝選項
直流電磁頭
Filter Sentry 過濾保護
用戶安裝選項
電磁頭接線管（P/N 464322）
直流電磁頭（P/N 458200）
Accu-Sync壓力調節器
ICV101、151、201（P/N 561205）和301（P/N 515005）電磁閥的中水標識手柄，
所有ICV電磁閥的中水標識標簽（P/N 700392）（包括在Filter Sentry過濾保護型號中）。
| ICV電磁閥壓力損失（bar） | |||||
|---|---|---|---|---|---|
| 流量 | 1" | 1?" | 2" | 3" | |
| m3/hr | 直通閥 | 直通閥 | 直通閥 | 直通閥 | 角閥 |
| 0.05 | 0.1 | ||||
| 0.1 | 0.1 | ||||
| 0.3 | 0.1 | ||||
| 1.0 | 0.2 | ||||
| 2.5 | 0.2 | ||||
| 3.5 | 0.2 | ||||
| 4.5 | 0.2 | 0.1 | |||
| 7.0 | 0.4 | 0.1 | |||
| 9.0 | 1.0 | 0.1 | 0.1 | ||
| 11.0 | 0.2 | 0.1 | |||
| 13.5 | 0.2 | 0.1 | |||
| 17.0 | 0.3 | 0.1 | |||
| 20.5 | 0.4 | 0.2 | |||
| 23.0 | 0.5 | 0.3 | |||
| 27.0 | 0.7 | 0.4 | |||
| 30.5 | 0.9 | 0.5 | |||
| 34.0 | 1.2 | 0.6 | 0.2 | 0.1 | |
| 40.0 | 0.9 | 0.2 | 0.2 | ||
| 45.5 | 1.2 | 0.3 | 0.2 | ||
| 51.0 | 0.3 | 0.3 | |||
| 57.0 | 0.4 | 0.4 | |||
| 62.5 | 0.5 | 0.5 | |||
| 68.0 | 0.6 | 0.6 | |||
| ICV電磁閥壓力損失（kPa） | |||||
|---|---|---|---|---|---|
| 流量 | 1" | 1?" | 2" | 3" | |
| l/min | 直通閥 | 直通閥 | 直通閥 | 直通閥 | 角閥 |
| 1 | 14 | ||||
| 2 | 14 | ||||
| 4 | 14 | ||||
| 20 | 17 | ||||
| 40 | 20 | ||||
| 60 | 20 | ||||
| 75 | 20 | 9.6 | |||
| 115 | 62 | 10 | |||
| 150 | 139 | 12 | 5 | ||
| 190 | 15 | 7 | |||
| 225 | 18 | 9.3 | |||
| 280 | 26 | 14 | |||
| 340 | 37 | 20 | |||
| 380 | 46 | 26 | |||
| 450 | 65 | 36 | |||
| 510 | 84 | 47 | |||
| 565 | 104 | 57 | 16 | 12 | |
| 660 | 79 | 22 | 17 | ||
| 750 | 103 | 29 | 23 | ||
| 850 | 38 | 30 | |||
| 950 | 47 | 38 | |||
| 1050 | 58 | 47 | |||
| 1135 | 69 | 56 | |||
